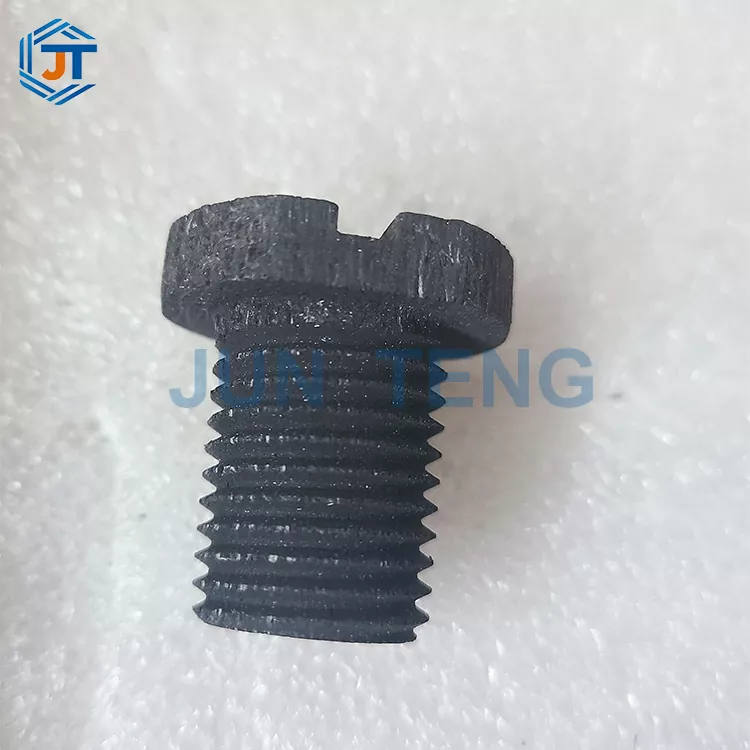

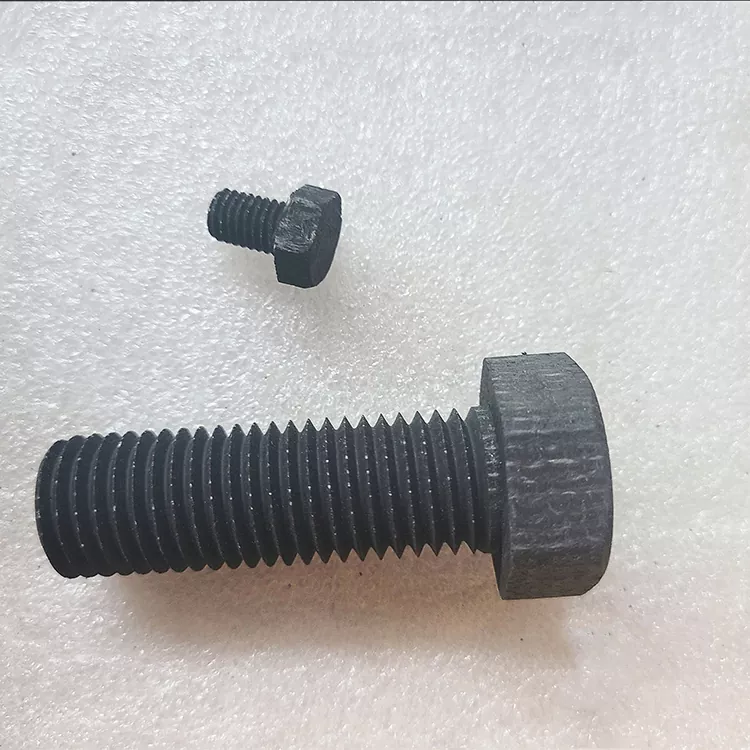

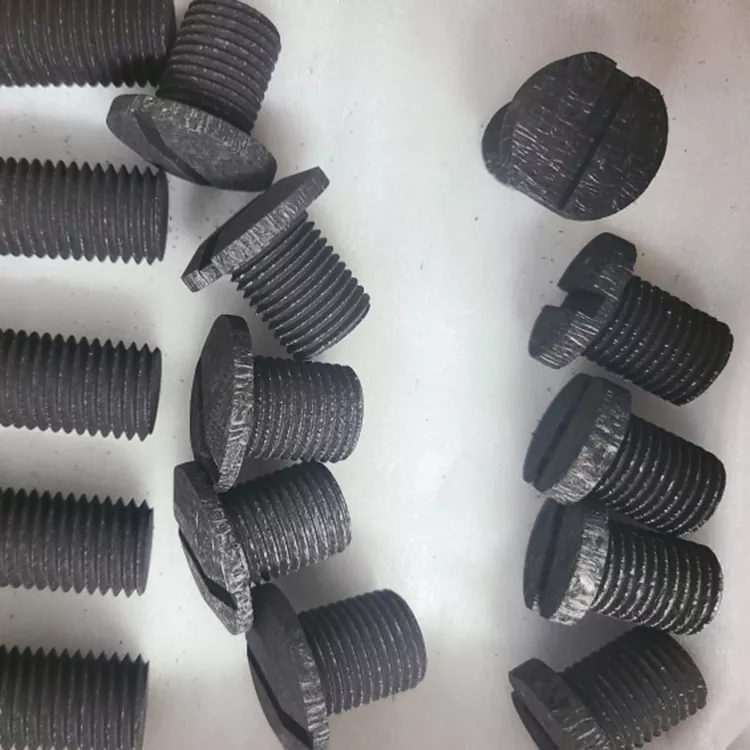

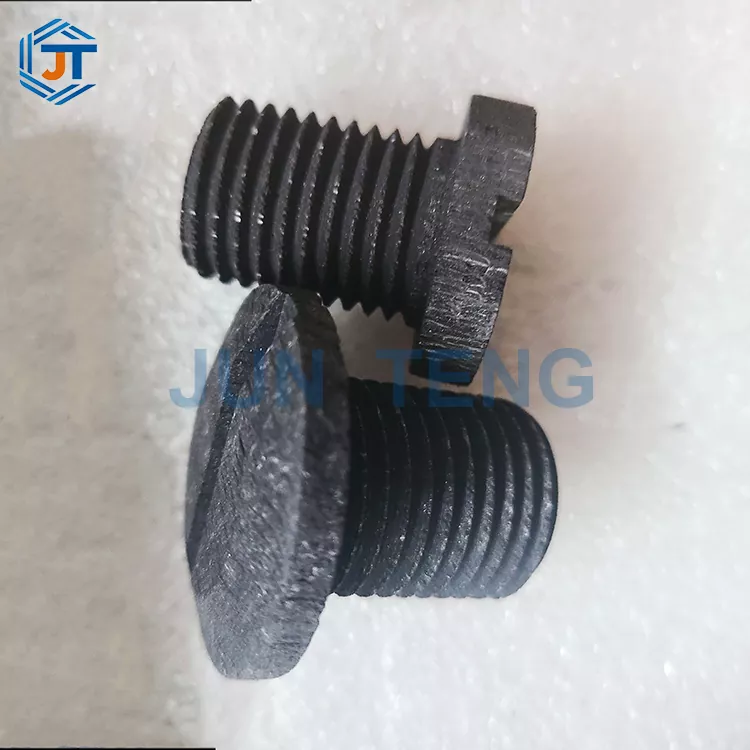

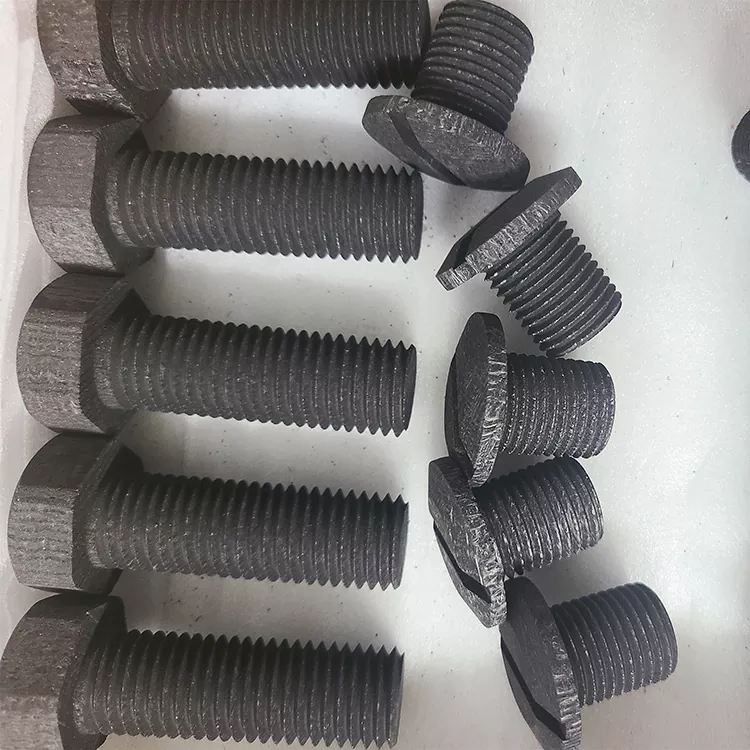

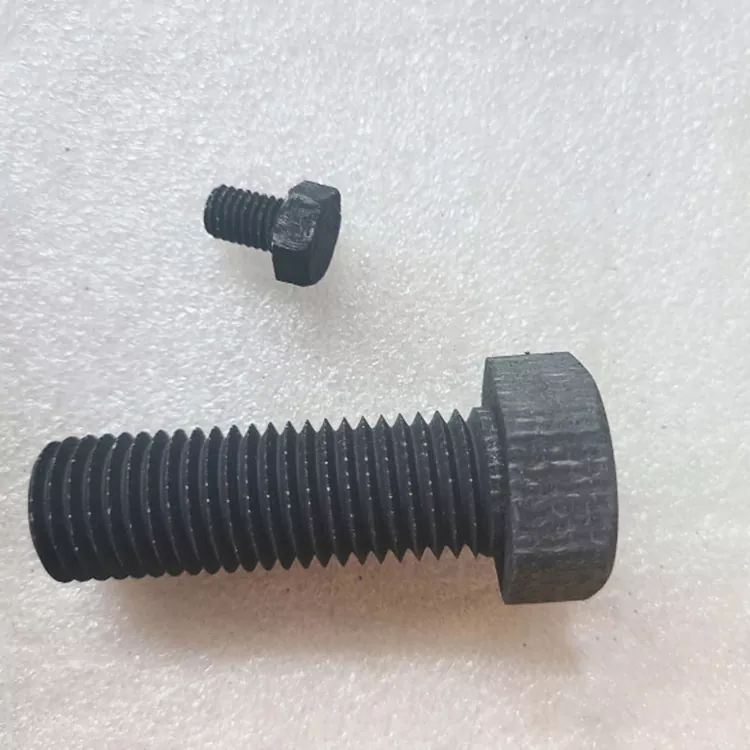

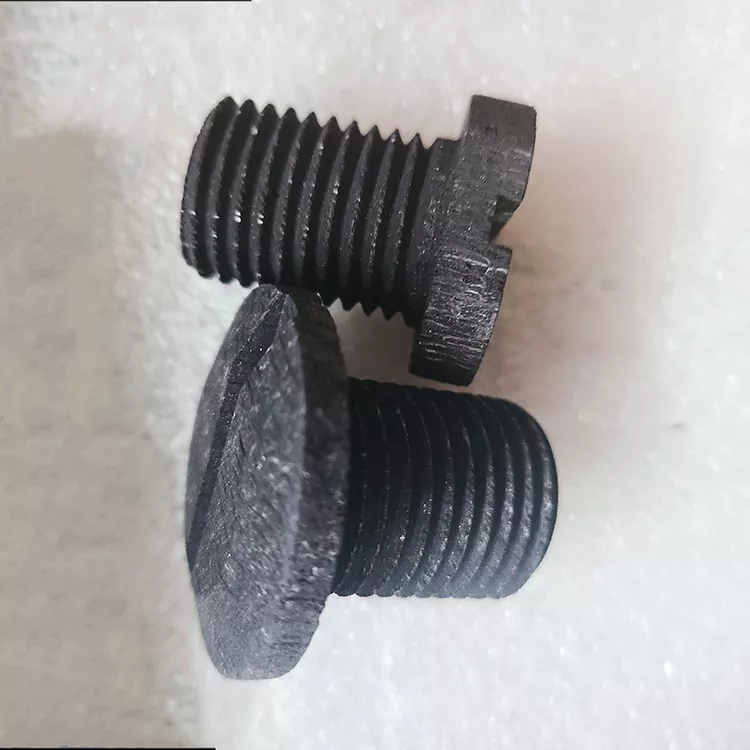

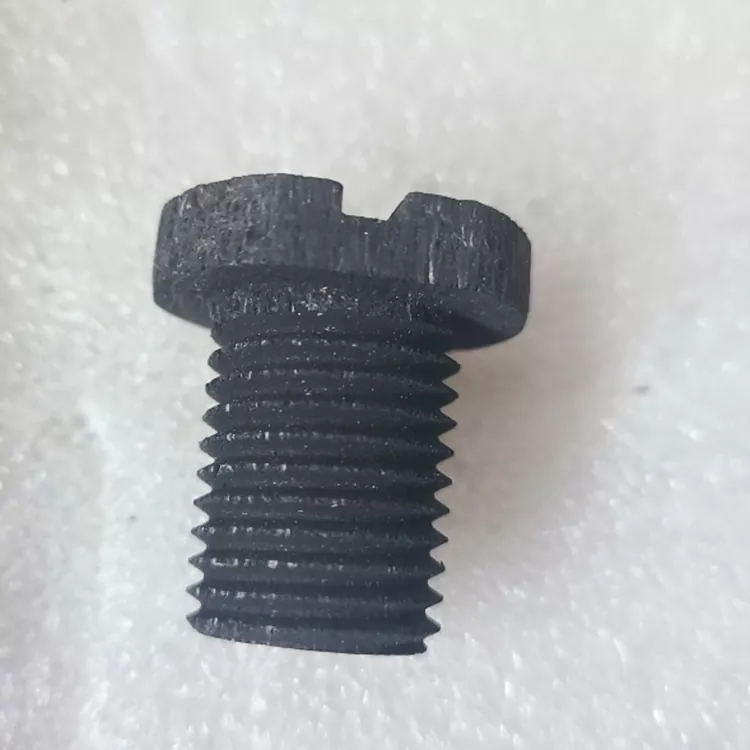

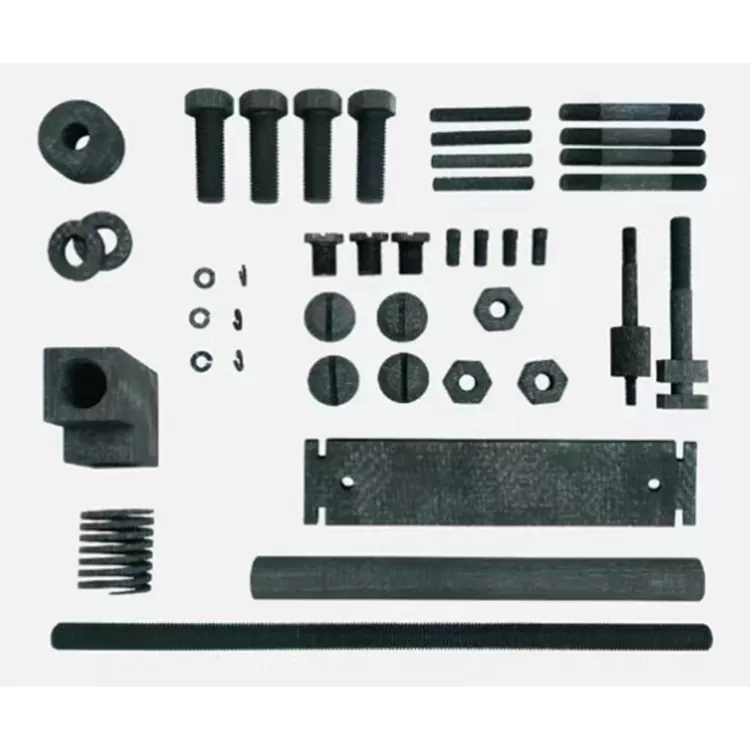

Carbon-Carbon-Schrauben

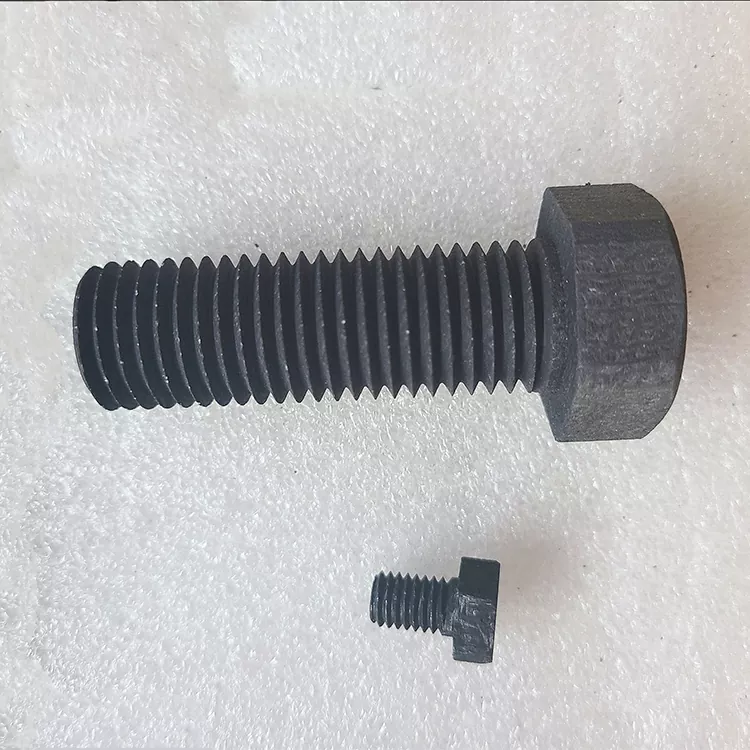

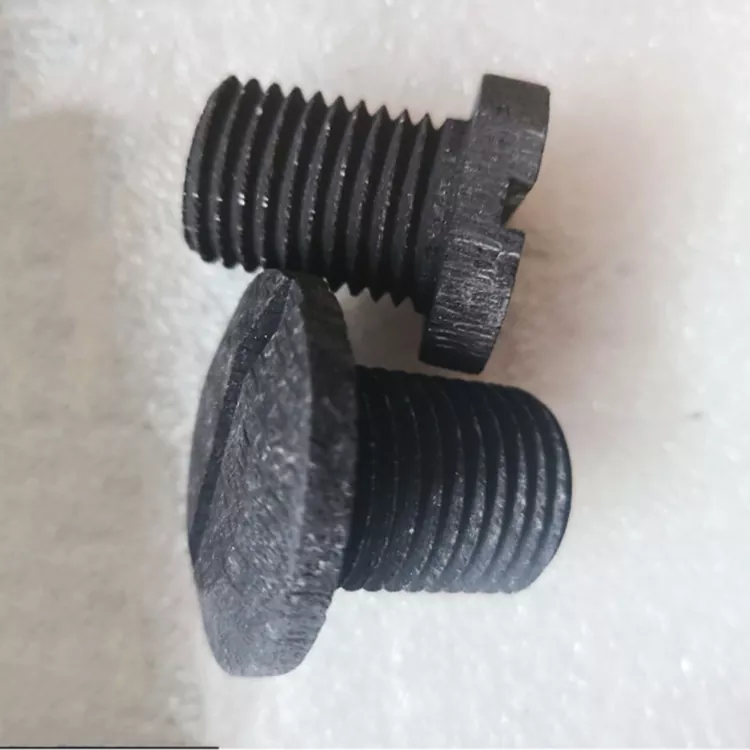

Carbon-Carbon-Schrauben, auch bekannt als Carbon-Carbon-Composite-Hochtemperatur-Anziehschrauben, werden durch die Integration von Endlos-Carbonfaser-Vorformen und hochreinem Matrixkohlenstoff durch mehrere Imprägnierungs-, Karbonisierungs- und Graphitisierungsprozesse hergestellt. Es handelt sich um spezielle Befestigungselemente für Vakuum- und Inertgasumgebungen über 1000 °C, wodurch sie sich von gewöhnlichen Kohlenstofffaser-Kunststoffschrauben und Metall-Hochtemperaturschrauben unterscheiden.

Unsere Fabrik ist eine inländische Fabrik zur Herstellung von Kohlenstoff und Kohlenstoffmaterialien mit einem kompletten Satz an Produktionslinien für Kohlenstoff und Kohlenstoffformung sowie Präzisions-CNC-Bearbeitung. Unser Forschungs- und Entwicklungsteam konzentriert sich seit 12 Jahren auf die Forschung und Entwicklung von Hochtemperatur-Kohlenstoff und Kohlenstoffbefestigungen und hat über 300 maßgeschneiderte Projekte für Einkristallöfen, Vakuumsinteröfen und Luftfahrt-Thermofelder abgeschlossen. Wir haben eine standardisierte und maßgeschneiderte Serie von Kohlenstoff- und Kohlenstoffschrauben auf den Markt gebracht, die Molybdänschrauben, Wolframschrauben und Hochtemperaturlegierungsschrauben ersetzen und so das Gewicht der Ausrüstung und die Wartungskosten erheblich reduzieren.

Tabelle der wichtigsten technischen Parameter

Fünf Hauptvorteile und Verkaufsargumente des Produkts

1. Ultrahohe Temperaturbeständigkeit, stabiler Einsatz in einer inerten Umgebung von 2200℃. Metallische Hochtemperaturschrauben unterliegen bei 800 °C einem Kriechen, einer Erweichung und einem Bruch. Dieser Carbon Carbon Bolt wurde drei Runden der Graphitisierungsreinigung unterzogen und wird seit langem in Einkristallöfen und Vakuum-Wärmebehandlungsöfen ohne Verformung oder Kriechen verwendet. Mehr als tausend Photovoltaik-Einkristallunternehmen wurden einer thermischen Feldtransformation und -prüfung unterzogen und ihre Lebensdauer wurde um mehr als das Vierfache erhöht.

2. Extrem leicht, mit einer Gewichtsreduzierung von über 70 % und einer Dichte von nur 1/5 von Edelstahl, wodurch das Gesamtgewicht des Hochtemperatur-Wärmefelds erheblich reduziert, die Verformung der Ofenlast minimiert und die Belastung der Hebemechanismen der Ausrüstung verringert wird. Befestigungselemente sind die bevorzugte Wahl für den thermischen Schutz von Flugzeugen und die leichte Nachrüstung neuer Energie-Hochtemperaturreaktorkomponenten.

3. Extrem geringe Wärmeausdehnung, wodurch Lockerheit bei hohen Temperaturen verhindert wird. Der Wärmeausdehnungskoeffizient liegt nahe bei Graphit und weist eine hohe thermische Anpassung an Graphittiegel und Kohlenstoffplatten auf. In Umgebungen mit wechselnden Temperaturen gibt es kein Problem mit erhöhtem Gewindespiel oder Schraubenlockerung, und es ist kein häufiges Nachziehen erforderlich, wodurch die Häufigkeit von Geräteabschaltungen und Wartungsarbeiten verringert wird.

4. Hohe Reinheit, keine Verunreinigungen, keine Metallverschmutzung, alle Kohlenstoffkomponenten, keine Metallausfällung, geeignet für Halbleiter-CVD-Kammern und photovoltaische monokristalline Silizium-Wachstumsumgebungen, wodurch verhindert wird, dass Molybdän- und Eisenmetallverunreinigungen Siliziumwafer verunreinigen, was die Produktausbeute erheblich verbessert.

5. Starke Beständigkeit gegen chemische Korrosion, beständig gegen Säuren und Alkali/geschmolzene Medien, reagiert nicht mit starken Säuren, schwachen Basen, geschmolzenem Silizium oder Metalldämpfen, keine Verflüchtigung oder Ausfällung unter Vakuum-, Argon- oder Stickstoffatmosphären, geeignet für korrosive Hochtemperatur-Reaktionsgeräte.

Einführung in den gesamten Produktionsprozess

1. Vorgefertigtes Webformteil aus Kohlefaser: Das dreidimensionale Weben aus 12K-Kohlenstofffasern auf der Basis von kontinuierlichem Polyacrylnitril wird ausgewählt, um die Kontinuität der Fasern ohne Schneiden zu gewährleisten, die Zug- und Scherleistung insgesamt zu verbessern und aus zerkleinerten Fasern geformte Low-End-Produkte hervorzuheben.

2. Mehrfache Asphaltimprägnierung+Karbonisierung: Hochdruckvakuumimprägnierung von Asphaltmatrixkohlenstoff, segmentierte Karbonisierung bei 1000℃, Füllen von Faserlücken, Verbesserung der Gesamtdichte und Verringerung der Porosität.

3.2800℃Hochtemperatur-Graphitisierungsreinigung: Die Ultrahochtemperatur-Graphitisierung entfernt Schwefel- und Metallascheverunreinigungen und erhöht die Kohlenstoffreinheit auf über 99,9 %, geeignet für hochreine Hochtemperaturbedingungen.

4. Fünfachsige CNC-Präzisionsgewindebearbeitung: Für das langsame Fräsen von Gewinden mit vollständigen Gewindeprofilen und ohne gebrochene Kanten werden spezielle Diamantschneidwerkzeuge verwendet. Die passende Carbonmutter sitzt fest und verrutscht nicht.

5. Optionaler SiC-Antioxidationsbeschichtungsprozess: Eine maßgeschneiderte Siliziumkarbidbeschichtung kann unter aeroben Bedingungen verwendet werden, um die Oxidationstemperatur auf 1600 °C zu erhöhen und die Anwendungsszenarien zu erweitern.

Mainstream-Anwendungsszenarien und segmentierte Verwendungen

1. Photovoltaische Halbleiter-Hochtemperaturausrüstung

Verwendung: Befestigung des Graphit-Wärmefelds im Einkristallofen, Befestigung der Halterung für den Reduktionsofen aus polykristallinem Silizium, interne Verbindung der CVD-Abscheidungskammer, Schrauben für die Graphit-Isolierfilz-Druckplatte; Lösen Sie das Problem der Verunreinigung des Siliziummaterials durch Verunreinigungen und des Hochtemperatur-Kriechens, das die Schmerzpunkte in Metallschrauben löst.

2. Industrieller Vakuum-Wärmebehandlungsofen

Verwendung: Befestigung interner Vorrichtungen und Vorrichtungen für Vakuumsinteröfen, Karbonisierungsöfen und Graphitisierungsöfen; Ersetzen Sie Molybdänschrauben, senken Sie die Beschaffungskosten und verhindern Sie, dass die Verflüchtigung von Molybdän Werkstücke verunreinigt.

3. Hyperschall-Wärmefeld in der Luft- und Raumfahrt

Verwendung: Isolierung der Motorbrennkammer, Befestigung der Wärmeschutzschicht von Flugzeugen; Doppelte Anforderungen an geringes Gewicht und hohe Temperaturbeständigkeit, wodurch die Gesamtbelastung der Maschine verringert wird.

4. Neue Energie- und Brennstoffzellenausrüstung

Verwendung: Feste Bipolarplatten für Hochtemperatur-Brennstoffzellen und Sintervorrichtungen für Festkörperbatterien; Nicht magnetisch, leitfähig, korrosionsbeständig, geeignet für elektrische und chemische Hochtemperaturumgebungen.

5. Spezielle Metallurgie- und Labor-Hochtemperaturinstrumente

Verwendung: Tiegelhalterung für geschmolzenes Metall, Röhrenofen mit Hochtemperaturatmosphäre, interne Befestigungskomponente eines thermogravimetrischen Analysegeräts für die wissenschaftliche Forschung.

Standard-Gebrauchs- und Installationsanweisungen

1. Reinigen Sie vor dem Zusammenbau den Graphitstaub in den Gewindelöchern von Schrauben und Muttern und tragen Sie hochreines Graphitschmierpulver dünn auf die Gewinde auf, um Schäden durch Eingriffsreibung zu reduzieren.

2. Es müssen Drehmomentschlüssel verwendet werden, Schraubenschlüssel und pneumatische Werkzeuge sind strengstens verboten. Das Anzugsdrehmoment von Carbonschrauben gleicher Spezifikation beträgt nur 1/3 des Anzugsmoments von Metallschrauben, um Gewinderisse zu vermeiden.

3. Als passende Dichtungen werden Carbon-Carbon-Dichtungen und Graphit-Softpads bevorzugt. Es ist verboten, dass Hartmetalldichtungen den Schraubenkopf direkt berühren, um Spannungskonzentrationen und Risse zu vermeiden.

4. Ziehen Sie mehrere Schrauben symmetrisch fest und üben Sie 2-3 Mal gleichmäßig Kraft aus, wobei ein einzelnes Drehmoment 60 % des Nennwerts nicht überschreiten darf, um eine ungleichmäßige Belastung der Platte zu vermeiden.

5. SiC-beschichtete Produkte sollten für den langfristigen Einsatz in aeroben Umgebungen ausgewählt werden, während unbeschichtete Produkte nur in Vakuum- und Inertgasumgebungen verwendet werden können.

Vorsichtsmaßnahmen für den Gebrauch

1. Die Materialeigenschaften sind spröde und es ist verboten, auf den Schraubenschaft und das Gewinde zu schlagen oder zu schlagen, da es beim Herunterfallen zu versteckten Rissen kommen kann.

2. Eine langfristige Verwendung in Luft oder sauerstoffhaltigen Atmosphären über 800 °C ohne Schutz ist verboten, da es langsam oxidiert und Schäden verursacht.

3. Es ist nicht für häufige und wiederholte Demontage und Montage geeignet, da bei mehrfacher Demontage die Gewinde abgenutzt werden. Es wird empfohlen, es mit Einweg-Graphitdichtungen zu verwenden.

4. Nicht direkt mit Metallteilen aus Edelstahl oder Titanlegierung zusammenbauen, da diese bei hohen Temperaturen anfällig für galvanische Korrosion sind und den Einbau von Graphit-Isolierdichtungen erfordern.

5. Die Lagerumgebung sollte trocken und feuchtigkeitsbeständig gehalten werden. Langfristige Luftfeuchtigkeit kann Wasserdampf adsorbieren, und bei Verwendung bei hohen Temperaturen besteht die Gefahr einer leichten Ausdehnung und Rissbildung.

Der Kundenkern betrifft Schmerzpunkte und entsprechende Lösungen

Maßgebliche Qualifikationen und Prüfzertifizierung

1. Prüfbericht über die mechanische Leistungsfähigkeit des Materials von Drittanbietern (vollständiger Datensatz zu Spannung, Druck und Wärmeausdehnung, gestempelt mit CNAS-Laborsiegel)

2. Zertifikat zur Prüfung der Reinheit und des Aschegehalts von Kohlenstoff-Kohlenstoffmaterialien, das ein Werksinspektionszertifikat für begleitende Waren liefern kann

3. Simulationstestbericht zur Temperaturbeständigkeit unter Hochtemperatur-Arbeitsbedingungen (Stabilitätstest bei 1800 °C für 200 Stunden)

4. ISO9001-Zertifizierung des Produktionsqualitätsmanagementsystems, Zertifikat zur Standardisierung der Fabriksicherheitsproduktion

5. Qualifikation für die Zulassung und Einreichung neuer Materiallieferanten für die Luft- und Raumfahrt sowie Zertifizierung qualifizierter Lieferanten für Hersteller von Photovoltaikgeräten

6. Jeder Produktcharge liegt ein Musterprotokollformular für Fabrikgröße und Aussehen bei, das die erneute Inspektion des eingehenden Materials des Kunden unterstützt

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Carbon-Carbon-Bolzen und normalen Carbonfaser-Kunststoffschrauben?

A: Kohlefaserkunststoff hat eine Temperaturbeständigkeit von nur 200℃, und das Harz zersetzt sich und verdampft bei hohen Temperaturen; Kohlenstofffrei, kohlenstoffharzfrei, stabil in einer inerten Umgebung von 2200℃, speziell für industrielle Hochtemperaturszenarien entwickelt, sind die beiden hinsichtlich Temperatur und Festigkeit völlig inkompatibel.

F2: Kann die aerobe Umgebung direkt genutzt werden?

A: Die unbeschichtete Version ist nur für den Inert-/Vakuumgebrauch erhältlich; Wenn hohe Lufttemperaturen erforderlich sind, kann die SiC-Antioxidationsbeschichtung so angepasst werden, dass sie einer Oxidationsumgebung von bis zu 1600 °C standhält.

F3: Können Sondergrößen und spezielle Zahnformen individuell angepasst werden?

A: Unterstützt vollständige Spezifikationsanpassung, M3-M24-Standardgewinde, nicht standardmäßiges Fein-/Grobgewinde, Verlängerungsstange, Senkkopf und T-förmiger Kopf können alle CNC-bearbeitet werden, bei einer Mindestbestellmenge von 50 Stück.

F4: Wie lange dauert es, es nach Gebrauch auszutauschen?

A: Normaler Einsatz unter vakuuminerten Bedingungen für 12–24 Monate; Der Betriebszustand der aeroben Beschichtung beträgt 6–12 Monate, und je nach Betriebszustand des Kunden kann ein exklusiver Austauschzyklusplan bereitgestellt werden.

F5: Kann das Gewinde nach dem Abrutschen repariert werden?

A: Carbon-Carbonfäden können nach Abnutzung nicht mehr repariert werden. Es wird empfohlen, für die regelmäßige Wartung und den Austausch Ersatzschrauben zu verwenden.

Transaktionsgarantie und umfassender After-Sales-Service

A. Transaktionsschutz

1. Die Fabrik unterzeichnet einen Vertrag mit der Öffentlichkeit, unterstützt die Stempelung der Bieterqualifikationen und stellt Sonderrechnungen mit Mehrwertsteuer aus.

2. Kostenloser Musterversand, es fällt nur eine geringe Logistikgebühr an. Wenn die Probe den Test nicht besteht, wird der volle Betrag der Probenzahlung zurückerstattet;

3. Unterzeichnen Sie für eine große Anzahl von Bestellungen eine Qualitätssicherungsvereinbarung, in der die Rückgabe- und Umtauschbedingungen für nicht konforme Leistung und Größe festgelegt sind.

4. Unterstützen Sie die Vor-Ort-Inspektion von Waren durch Dritte und begleiten Sie Besucher während des gesamten Besuchs von Kohlenstoffproduktionslinien und Labortestprozessen.

B. Kundendienstsystem

1. Eins-zu-eins-Abstimmung der Arbeitsbedingungen durch technische Ingenieure, Bereitstellung kostenloser Anleitung zum Anzugsdrehmoment und zum Montageprozess;

2. Für das Produkt gilt eine 6-monatige Garantie. Wenn Risse auftreten oder die Leistung nicht den Standards entspricht, die durch nichtmenschliche Einwirkungen oder Überhitzung verursacht werden, wird ein kostenloser Ersatz bereitgestellt.

3. Lebenslanger technischer Support, kostenlose Lösungen zum Austausch von Befestigungselementen können für die Renovierung von Geräten und die Verbesserung des Betriebszustands bereitgestellt werden;

4. Schnelle Lieferung im ganzen Land, vorrätige Standardspezifikationen können innerhalb von 48 Stunden versandt werden und kundenspezifische Teile können mit Echtzeit-Feedback zum Fortschritt verfolgt und bearbeitet werden;

5. Erstellen Sie exklusive Dateien für alte Großkunden, überwachen Sie regelmäßig den Nutzungsstatus der Geräte und prognostizieren Sie den Verschleiß- und Austauschzyklus im Voraus.

Als führendes Unternehmen, das sich auf die Herstellung von Carbon-Carbon-Bolzen spezialisiert hat, führen wir das Weben, Imprägnieren, Graphitieren und die Präzisionsbearbeitung von Carbon-Carbon-Bolzen selbstständig durch. Auf der Grundlage langjähriger mechanischer Hochtemperaturtestdaten aus dem Labor, tausendfacher Erfahrung in der Anwendung von Hochtemperaturgeräten, einem vollständigen Satz maßgeblicher Testqualifikationen und einem standardisierten Leistungs- und Kundendienstsystem bieten wir stabile, hochreine und langlebige Hochtemperatur-Befestigungslösungen für die Photovoltaik-, Halbleiter-, Luft- und Raumfahrt- und Wärmebehandlungsindustrie. Alle Einkaufs- und F&E-Ingenieure der Industrie sind herzlich eingeladen, die vollständigen Testberichte und Mustertests anzufordern.
